國標升降式止回閥

產品型號：H41W/H
公稱通徑：DN50～400mm
壓力范圍：PN10～160MPa
工作溫度：-196℃～+560℃
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：適用于自來水、食品、制藥、電力、石油、液化氣、蒸汽、等介質的管路上

聯系購買

分享到：

產品概述
國標升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置；依靠閥瓣自重和流體壓差實現自動阻止流體倒流。

產品特點

1、當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。
2、國標升降式止回閥具有結構簡單，動作可靠，維修方便等優點，廣泛應用于凈化設備、石油、化工、冶金、電力、輕紡等生產過程中。

性能規范

閥體材料		公稱壓力 (MPa)	工作溫度 (℃)	適用介質
碳鋼		1.6-6.4	≤425	水、油品、蒸汽
碳鋼		10.0、16.0	≤450	／
不銹鋼	P	1.6-16.0	≤200	硝酸類
不銹鋼	R	／	／	醋酸類
鉻鎳鈦耐熱鋼	PI	1.6-6.4	≤550	石油、石油產品
鉻鉬鋼		1.6-16.0	≤550	油

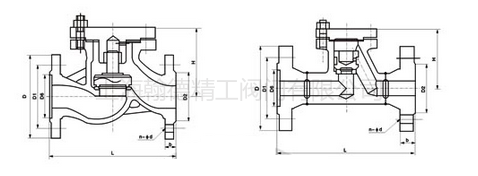

主要外形尺寸

公稱壓力 PN	公稱通徑 DN	主要連接尺寸									外形尺寸
公稱壓力 PN	公稱通徑 DN	L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
1.6MPa	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215


規格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H
RF H41H H41Y H41W H41N 16C 16P 16R	15	130	95	65	45	14	4-φ14	77
	20	150	105	75	55	14	4-φ14	77
	25	160	115	85	65	14	4-φ14	80
	32	180	135	100	78	16	4-φ18	85
	40	200	145	110	85	16	4-φ18	95
	50	230	160	125	100	16	4-φ18	105
	65	290	180	145	120	18	4-φ18	120
	80	310	195	160	135	20	8-φ18	130
	100	350	215	180	155	20	8-φ18	140
	125	400	245	210	185	22	8-φ18	155
	150	480	280	240	210	24	8-φ23	180
	200	600	335	295	265	26	12-φ23	215
	250	730	405	355	320	30	12-φ25	260
	300	850	460	410	375	30	12-φ25	315
	400	1100	580	525	485	36	16-φ30	-
	500	1250	705	650	608	44	20-φ34	-
2.5MPa	15	130	95	65	45	16	4-φ14	100
RF H41H H41Y H41W H41N 25 25P 25R	20	150	105	75	55	16	4-φ14	105
	25	160	115	85	65	16	4-φ14	120
	32	180	135	100	78	18	4-φ18	130
	40	200	145	110	85	18	4-φ18	135
	50	230	160	125	100	20	4-φ18	149
	65	290	180	145	120	22	8-φ18	160
	80	310	195	160	135	22	8-φ18	169
	100	350	230	190	160	24	8-φ23	194
	125	400	270	220	188	28	8-φ25	222
	150	480	300	250	218	30	8-φ25	255
	200	600	360	310	278	34	12-φ25	305
	250	730	425	370	332	36	12-φ30	355
	300	850	485	430	390	40	16-φ30	410
	400	1100	580	525	485	36	16-φ30	-
	500	1250	705	650	608	44	20-φ34	-

規格主要尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H
凹凸法蘭 MFM H41H H41Y H41W H41N 40 40P 40R 40I	15	130	95	65	45	40	16	4-φ14	100
	20	150	105	75	55	51	16	4-φ14	105
	25	160	115	85	65	58	16	4-φ14	120
	32	180	135	100	78	66	18	4-φ18	130
	40	200	145	110	85	76	18	4-φ18	135
	50	230	160	125	100	88	20	4-φ18	149
	65	290	180	145	120	110	22	8-φ18	164
	80	310	195	160	135	121	22	8-φ18	169
	100	350	230	190	160	150	24	8-φ23	194
	125	400	270	220	188	176	28	8-φ25	225
	150	480	300	250	218	204	30	8-φ25	255
	200	600	375	320	282	260	38	12-φ30	305
	250	730	445	385	345	313	42	12-φ34	360
	300	850	510	450	408	364	46	16-φ34	415
	350	980	570	510	465	422	52	16-φ41	-
	400	1100	655	585	535	474	58	20-φ48	-
	450	1200	680	61O	560	524	60	20-φ41	-
	500	1250	755	670	612	576	62	20-φ54	-
6.4MPa	15	210	105	75	55	40	18	4-φ14	100
MFM H41H H41Y H41W H41N 64 64P 64R 64I	20	230	125	90	68	51	20	4-φ18	110
	25	230	135	100	78	58	22	4-φ18	125
	32	260	150	110	82	66	24	4-φ23	152
	40	260	165	125	95	76	24	4-φ23	168
	50	300	175	135	105	88	26	4-φ23	170
	65	340	200	160	130	110	28	8-φ23	188
	80	380	210	170	140	121	30	8-φ23	205
	100	430	250	200	168	150	32	8-φ25	230
	125	500	295	240	202	176	36	8-φ30	245
	150	550	340	280	240	204	38	8-φ34	265
	200	650	405	345	300	260	44	12-φ34	310
	250	775	470	400	352	313	48	12-φ41	445
	300	900	530	460	412	364	54	16-φ41	474
	350	1025	595	525	475	422	60	16-φ41	514
	400	1150	670	585	525	474	66	16-φ48	616
10.0MPa	15	210	105	75	55	40	20	4-φ14	100
MFM H41H H41Y H4lW 100 100P 100R 100I	20	230	125	90	68	51	22	4-φ18	110
	25	230	135	100	78	58	24	4-φ18	125
	32	260	150	110	82	66	24	4-φ23	140
	40	260	165	125	95	76	26	4-φ23	168
	50	300	195	145	112	88	28	4-φ25	170
	65	340	220	170	138	110	32	8-φ25	188
	80	380	230	180	148	121	34	8-φ25	205
	100	430	265	210	172	150	38	8-φ30	230
	125	500	310	250	210	176	42	8-φ34	245
	150	550	350	290	250	204	46	12-φ34	265
	200	650	430	360	312	260	54	12-1	402
	250	775	500	430	382	313	60	12-41	432
	300	900	585	500	442	364	70	16-48	484
	350	1025	655	560	498	422	76	16-54	-
	400	1150	715	620	558	474	80	16-54	-
