氣動刀閘閥
氣動刀閘閥
產品型號：PZ673H
口徑：DN50~800mm
特點：防爆、開關、定位器
通道流暢、體積小、重量輕、拆裝方便
品質優良、技術精湛、全球品質、替代進口
刀形切口、切斷力強、自潔功能、適用纖維顆粒流體
超薄設計、輕巧美觀、結構緊湊、多種流道端口
活動密封結構、密封性好、防磨損、自動補償功能、使用壽命長 、無振動、無噪音
口徑：DN50~800mm
特點：防爆、開關、定位器
通道流暢、體積小、重量輕、拆裝方便
品質優良、技術精湛、全球品質、替代進口
刀形切口、切斷力強、自潔功能、適用纖維顆粒流體
超薄設計、輕巧美觀、結構緊湊、多種流道端口
活動密封結構、密封性好、防磨損、自動補償功能、使用壽命長 、無振動、無噪音
分享到：
| 技術規范 | |||
| 設計依據 | GB標準 | ANSI標準 | |
| 設計標準 | GB/12237 | ANSI B16.34 | |

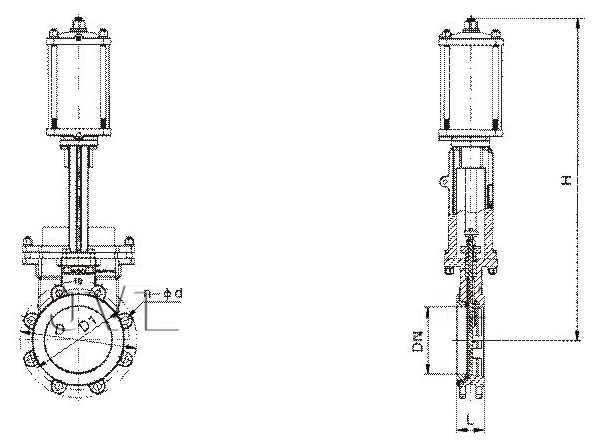

| 結構長度 | 對夾連接 | GB/12221 | ANSI B16.10 |
| 連接法蘭尺寸 | GB/9113、JB/T79 | ANSI B16.5 | |
| 實驗和檢驗 | JB/T9092 | API 598 | |
備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制
| 技術參數 | |
| 公稱通徑 | DN50~800mm |
| 連接方式 | 對夾式、凸耳式 |
| 氣缸形式 | 雙作用 |
| 控制方式 | 開關型、調節型 |
| 公稱壓力 | 10、16bar（如需更高壓力訂貨時請注明） |
| 氣源壓力 | 雙作用:4~8bar、單作用:5~8bar |
| 介質溫度 | W1:-40～180 W2:-40～180 W3:-30～425 W4：-40～425 |
| 環境溫度 | 標準型:-20~80℃ |
| 閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y） |
備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型

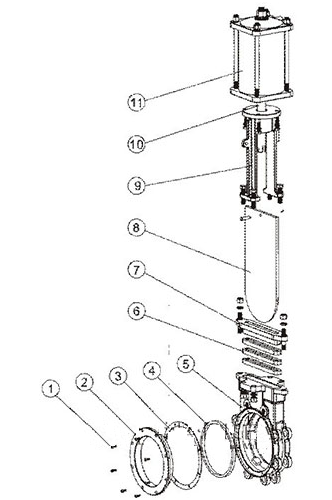

| 主要零件材質表 | ||||
| 序號 | 零件名稱 | 材質 | ||
| C | P4 | P6 | ||
| 1 | 內六角螺絲 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 閥蓋 | WCB | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 墊片 | PTFE | PTFE | PTFE |
| 4 | 閥座 | 1Cr18Ni9Ti或PTFE | 1Cr18Ni9Ti或PTFE | 1Cr18Ni12Mo2Ti或PTFE |
| 5 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | 密封填料 | 丁晴橡膠或PTFE | 丁晴橡膠或PTFE | 丁晴橡膠或PTFE |
| 7 | 壓蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 8 | 閘板 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 支架 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 10 | 推拉桿 | 45#鋼鍍鉻 | 45#鋼鍍鉻 | 45#鋼鍍鉻 |
| 11 | 氣動執行器 | - | - | - |
備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型
