氣動薄膜三通調節閥

產品型號：ZMAQ
公稱通徑：DN20-200mm
壓力范圍：1.0-6.4MPa
主體材質：鑄鐵丨球墨鑄鐵丨鑄鋼丨不銹鋼
介質溫度：-20～200、-40～+250（常溫型）、-40～315（中溫型）
法蘭尺寸：鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
法蘭型式：法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式

聯系購買

分享到：

產品概述：
ZMAQ（BX）型氣動薄膜三通調節閥有合流和分流兩種作用方式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。三通閥在某些場合可以替代兩個二通和一個三通閥在某些場合可以替代兩個二通和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。

ZMAQ氣動薄膜三通調節閥可配附件：定位器、手輪機構、空氣過濾減壓器等。

產品名稱	ZMAQ氣動薄膜三通調節閥
產品型號	ZMAQ
公稱通徑	DN20-200mm
壓力范圍	1.0-6.4MPa
閥體材質	鑄鐵丨球墨鑄鐵丨鑄鋼丨不銹鋼

【一】ZMAQ氣動薄膜三通調節閥調節機構主要技術參數

閥座直徑mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
額定流量系數kv	合流	8.5	13	21	34	52	85	125	210	340	535	800	1260
	分流						85	125	210	340	535	800	1260
公稱壓力MPa		0.6\4.0\6.4
行　程mm		16		25		40			60			100
流量特性		直線
介質溫度℃		-20～200、-40～+250（常溫型）、-40～315（中溫型）
法蘭尺寸		鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
法蘭型式		法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質		HT200,ZG230-450、ZG1Cr18Ni9
閥芯材質		1Cr18Ni9
上閥蓋型式		普通式（常溫型），熱片式（中溫型）
可調比		30:1

注：可為用戶提供ANSI、JPI、JIS法蘭的產品，其法蘭距按用戶需要確定。

【二】ZMAQ氣動薄膜三通調節閥執行機構主要技術參數

型　號	ZHA（B）-3	ZHA（B）-4	ZHA（B）-5	ZHA（B）-6
有效面積cm 2	400	630	1000	1600
行　程mm	16.25	40	60	1000
彈簧范圍KPa	20～100；40～200、20～60、60～100、80～240

【三】ZMAQ氣動薄膜三通調節閥性能指標

項目			不帶定位器	帶定位器
基本誤差％			±6	±1.5
回差％			5	1.5
死區％			4	0.6
始終點偏差％	氣關	始點	±2.5	±1.5
		終點	±6.0
	氣開	始點	±6.0
		終點	±2.5
額定行程偏差％			±2.5
允許泄漏量L/h			10 -3 ×閥額定容量

【四】ZMAQ氣動薄膜三通調節閥允許壓差

供氣壓力	彈簧壓力	25	32	40	50	65	80	100	125	150	200	250	300
0.14MPa	20-100	1220	750	500	300	300	200	120	120	80	50	50	25

【五】ZMAQ氣動薄膜三通調節閥主要零件材料

零件名稱	材料	溫度范圍
閥體上、下閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
閥芯、閥座、閥桿	1Cr18Ni9	-250～550℃
密封墊	橡膠石棉板
密封墊	不銹鋼纏繞墊
填料	聚四氟乙烯
上下膜蓋	A 3 鋼板
膜片	35CrMoA
膜片	35、A 3
支架、頂盤	HT200
壓縮彈簧	60Si2Mn
波紡薄膜	5806膠夾480D尼龍66網眼布

在線留言

姓名

電話號碼

電子郵箱

公司名稱

地址

留言*

提交

上一個：氣動薄膜單座調節閥

下一個：氣動薄膜切斷閥

總部地址：上海市青浦滬青平公路2933弄30號
電話： 021-69755188 傳真：021-56559698

銷售部：上海市恒豐北路100號2512室微信號：371416385
電話：021-63271666 56559698

網址：http://www.m.xsxjspx.com
E-mail：shjg521@126.com

滬ICP備17041966號-1

TOP

銷售客服

園區客服

廣州客服

021-63271666

shjg521@126.com

<ul id="s2iwo"></ul>

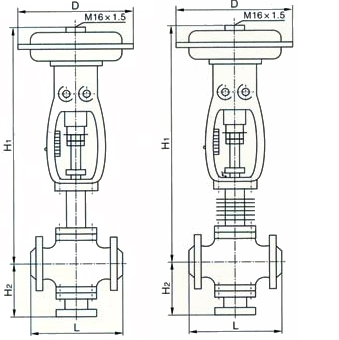

公稱通徑	合流										分流
	行程	D	L			H1		H2			L			H1		H2
			PN MPa			H1		PN MPa			PN MPa			H1		PN MPa
			1.6	4.0	6.4	普通型	高溫型	1.6	4.0	6.4	1.6	4.0	6.4	普通型	高溫型	1.6	4.0	6.4
25	16	325	185	190	200	615	763	140	150	150	185	190	200	615	763	140	150	160
32	16	325	200	200	210	600	773	150	160	170	200	200	210	622	773	150	160	170
40	25	325	220	220	235	625	776	160	170	180	220	220	235	625	776	160	170	180
50	25	235	250	255	265	640	791	180	190	200	250	255	265	640	791	180	190	200
65	40	410	275	285	295	861	1024	200	210	220	275	285	295	861	1024	200	210	220
80	40	410	300	310	320	879	1024	210	230	240	300	310	320	885	1050	225	250	265
100	40	410	350	360	370	873	1036	220	250	260	350	350	370	900	1060	245	275	285
125	60	495	410	430	440	1028	1244	260	300	300	410	425	440	1050	1265	285	320	325
150	60	495	450	465	475	1046	1261	280	320	320	450	460	475	1060	1275	305	340	345
200	60	495	550	560	570	1075	1290	320	380	380	550	560	570	1105	1320	350	400	410
250	100	600	635	660	670	1451	1320		474	474	635	660	670	1525	2800		540	540
300	100	600	720	740	770	1512	1560		584	584	720	740	770	1545	1820		612	612
